1. 기술의 개요

PI(π-section Steel & Concrete Composite Girder)거더교
한 쌍의 I형 강재거더와 그 사이에 수평으로 연결된 연결판 내부에 고강도 콘크리트가 외력 모멘트의 크기에 따라 최적화된 변단면
두께로 타설되는 구조로서,정모멘트 구간에는 거더 상부에 부멘트 구간에는 거더의 하부에 타설되는 압축부에 콘크리트로 보강된
강교량 공법

특허 제10-1869458호

2. 기술의 특징

• 구조안전성
  • 강거더의 최대 휨모멘트 부위에 압축보강 콘크리트를 강재와 합성시켜 구조 안전성을 극대화
  • 지점부 박스단면으로 비틀림 저항을 향상시킨 강합성 구조
• 시공성
  • 강거더의 자중이 작아 가설 시 안전사고 방지가 가능
  • 강거더의 공장제작으로 현장작업의 최소화
• 적용성
  • 상부구조의 다양한 폭원과 거더높이의 적용이 뛰어남
  • 경간장 40~100m, 낮은 거더높이(1/18~1/25) 에 적용이 가능함
  • 스틸박스와 동일한 곡선반경, 램프교 등에 적용이 가능함
• 경제성
  • 기존 강교량에 비해 강재량이 약 30% 정도 절감됨
  • 소수주형 교량 적용이 가능하여 공사비 절감
• 유지관리
  • 내하력 감소시 보강용 유지관리 PC강선의 정착블록 설치

3. 적용사례

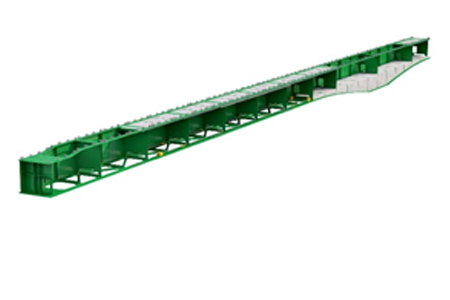

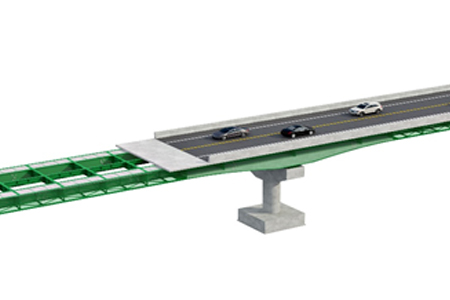

PI거더교 3D 설계 추후 현장사진으로 대체예정

PI거더교 3D 설계 추후 현장사진으로 대체예정

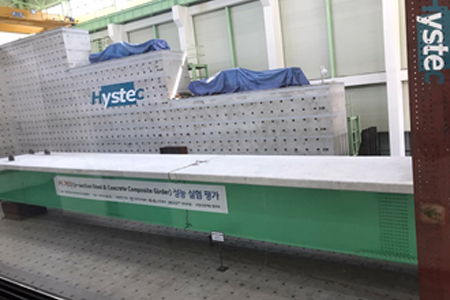

PI거더 실험체 제작 (명지대학교)
L=50.0m, B=3.7m

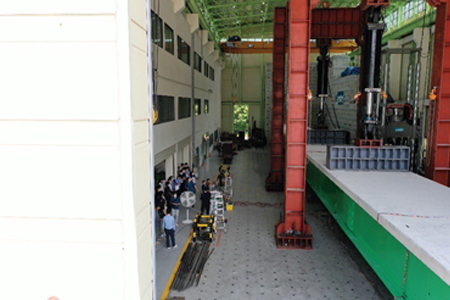

PI거더 정적재하 시험(명지대학교)
L=50.0m, B=3.7m

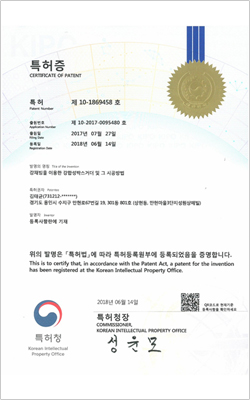

4. 적용기술

특허 제10-1869458호
